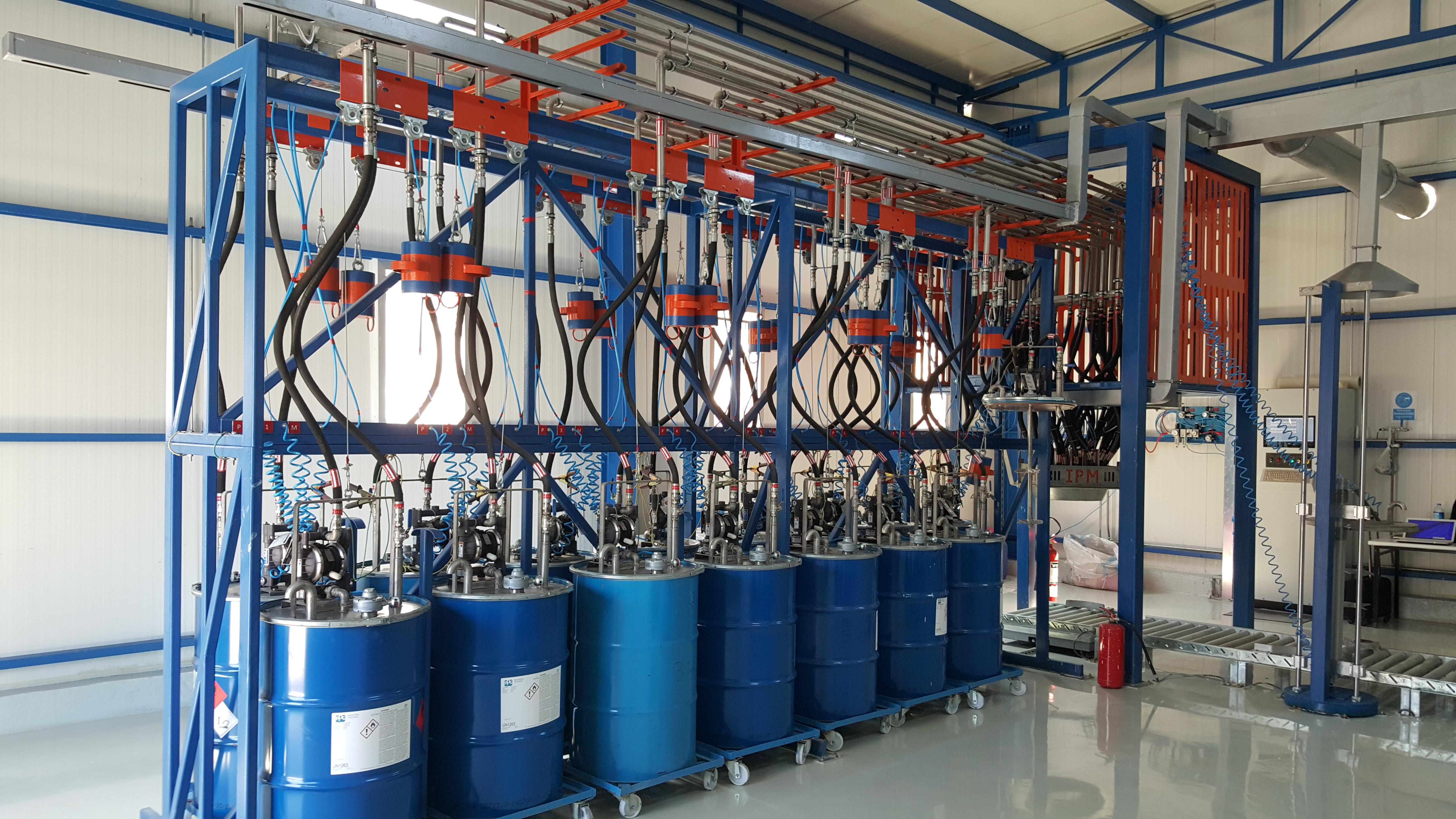

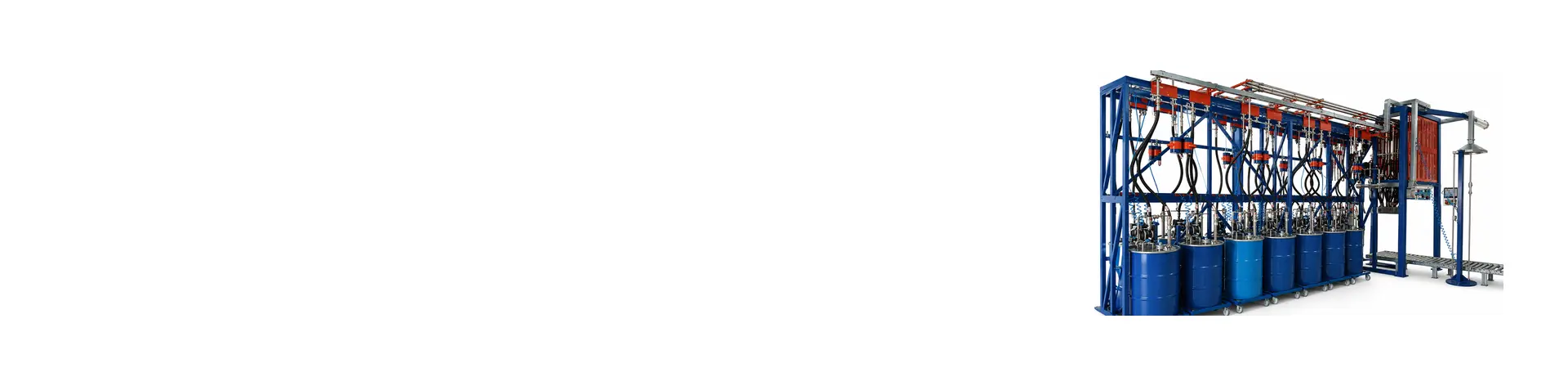

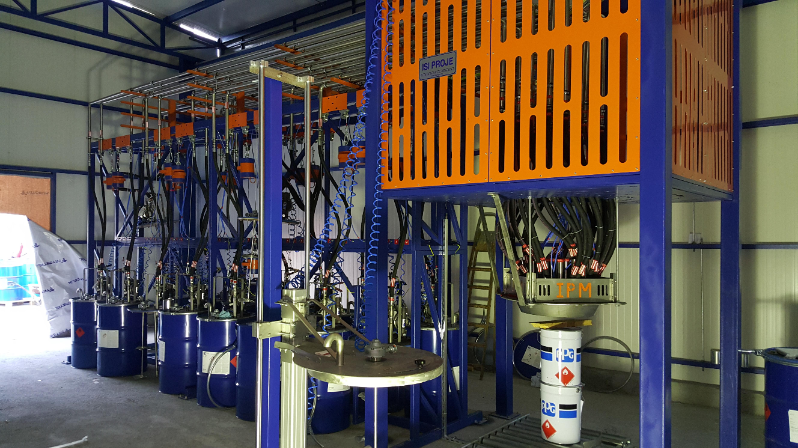

BOYA DOZLAMA VE KARIŞTIRMA SİSTEMLERİ

Boya Dozlama ve Mixer Ünitesi istenilen istasyon adedine göre dizayn edilebilir. Sistemde amaç sanayide kullanılan ve imal edilen ana renklerden faydalanılarak değişik renk ve tonlarda boyaları otomatik bir sistem kullanılarak imal edilmesini sağlamaktır. Sistemde her renk için reçeteler oluşturulur ve hafızada saklanarak bir sonraki imalatlarda kullanım kolaylığı sağlanır. Bu sistem su bazlı ve solvent bazlı boyalarda çok rahat kullanılabilir. Sistem ekipmanları tamamen exproof olarak dizayn edilir ve kullanılır, bu sayede kullanım esnasında iş ve işçi güvenliğini tehdit edebilecek riskler ortadan kaldırılır.

Sistemde durağanlık esnasında boyanın katılaşmaması için Dozlama ile Faz ünitesindeki variller arasında boya transferi belli aralıklarla yapılır.

Her varilin kendi Mixer sistemi mevcuttur,  bu sistemin çalışma ve durma zamanlarında belli aralıklarla çalışarak boyanın her zaman kullanıma uygun vizkozitede olmasını sağlar.

Faz Konstrüksiyonu sistem ekipmanlarını taşıyabilecek mukavemette imal edilir ve dış ortamlara karşı epoksi boya ve statik boya ile kaplanır.

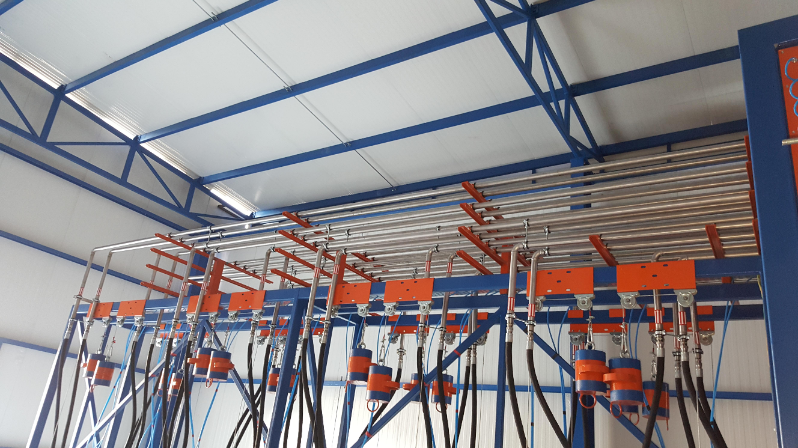

BOYA TRANSFER BORULARI

•  Fıçı ile dozlama ünitesi arasında transfer görevini yapar
•  Boru konstrüksiyonu paslanmaz olarak imal edilir.
•  Boru konstrüksiyonu sistem çalışma esnasında oluşabilecek titreşimlere karşı mukavemetlendirilmiştir.

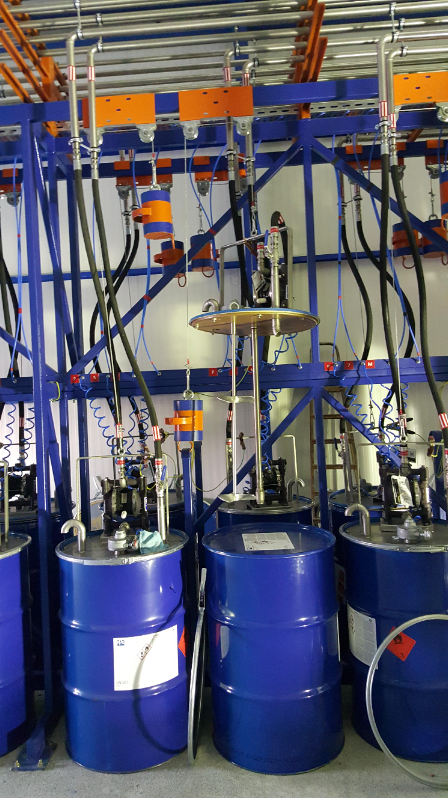

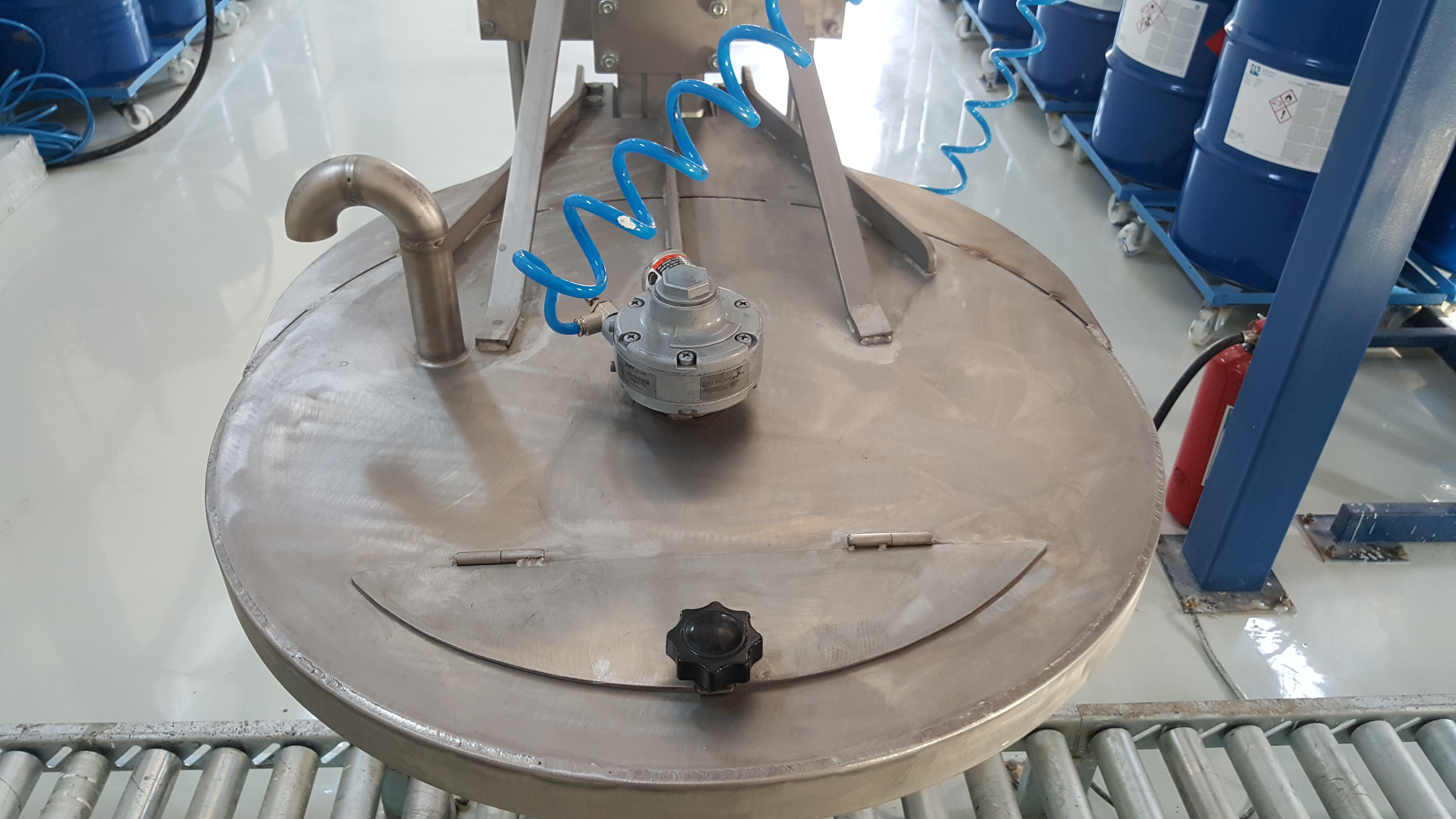

FAZ ÜNİTESİ VARİL KAPAKLARI

•  Faz ünitesindeki variller için kapaklar özel olarak dizayn edilir.
•  Kapaklar üzerine Pompa ve Mikser yerleştirilecek şekilde projelendirilmiştir.
•  Kapaklar orjinal şeklini koruyacak şekilde üst kısmı paslanmaz ile takviye edilerek imal edildiği gibi tamamen paslanmaz olarak da imal edilebilir.

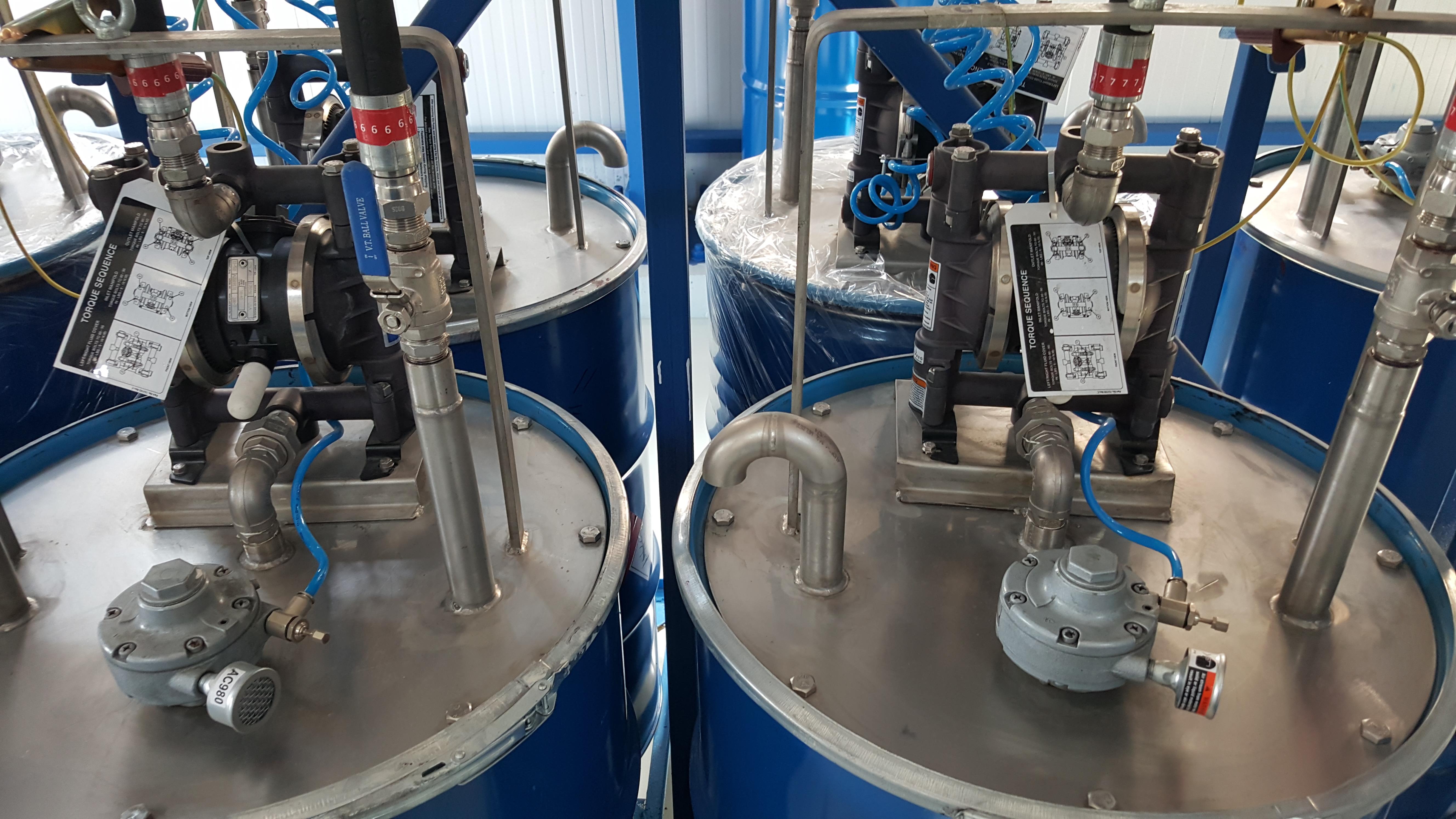

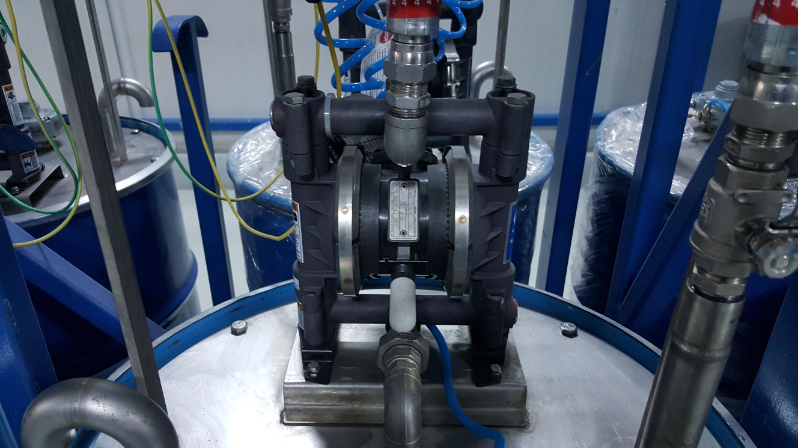

FAZ ÜNİTESİ DOZAJ POMPASI VE KARIŞTIRICI MİXERLER

•  Sistemde varil kapakları üzerine monte edilir
•  Pompa ve Mikserler hava tahrikli olarak çalışır.
•  Sistem ihtiyaç ve kapasitesine göre seçilir

Sistemde kullanılan boyanın  kimyasal özellikler baz alınarak uzun ömürlü ve mukavemetli malzemeler seçilir.

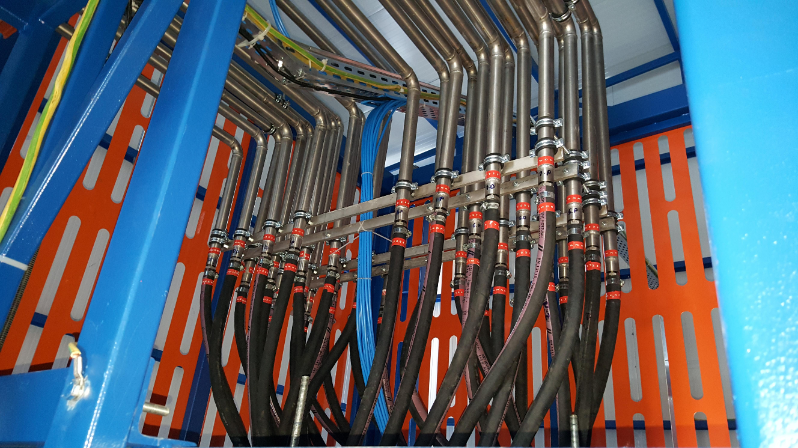

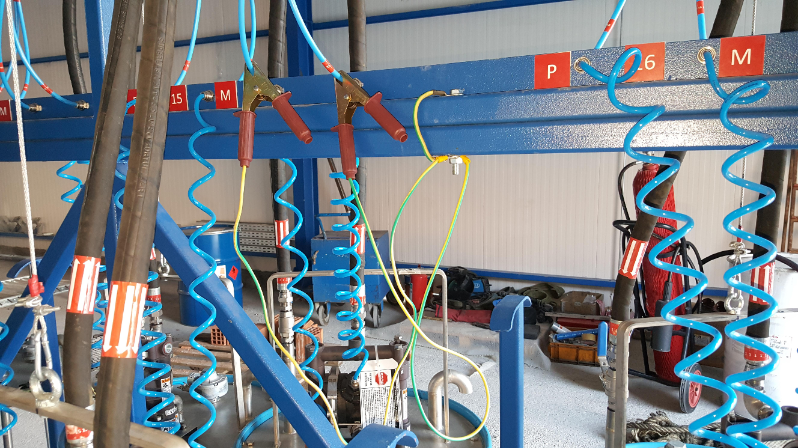

ARA BAĞLANTI HORTUM VE ELEMANLARI :

Sistemde kullanılan hortumlar sistem basıncına uygun olarak seçilir.
Kullanılan hortumlar kapak hareketlerinde kırılma ve burkulma olmaması için esnek seçilir.
Kullanılan Hortum malzemesi solvente karşı mukavemetli malzemelerden seçilir.
Hortum bağlantı ekipmanları ortam koşullarında korozif etkilere karşı uygun malzemelerden seçilir.
Sistemimizde boyanın temas ettiği bütün fittingsler ve vanalarda paslanmaz malzemeler kullanılmaktadır.

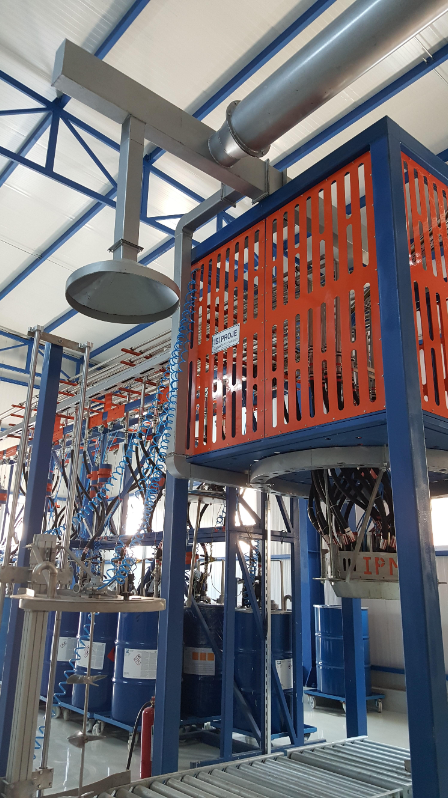

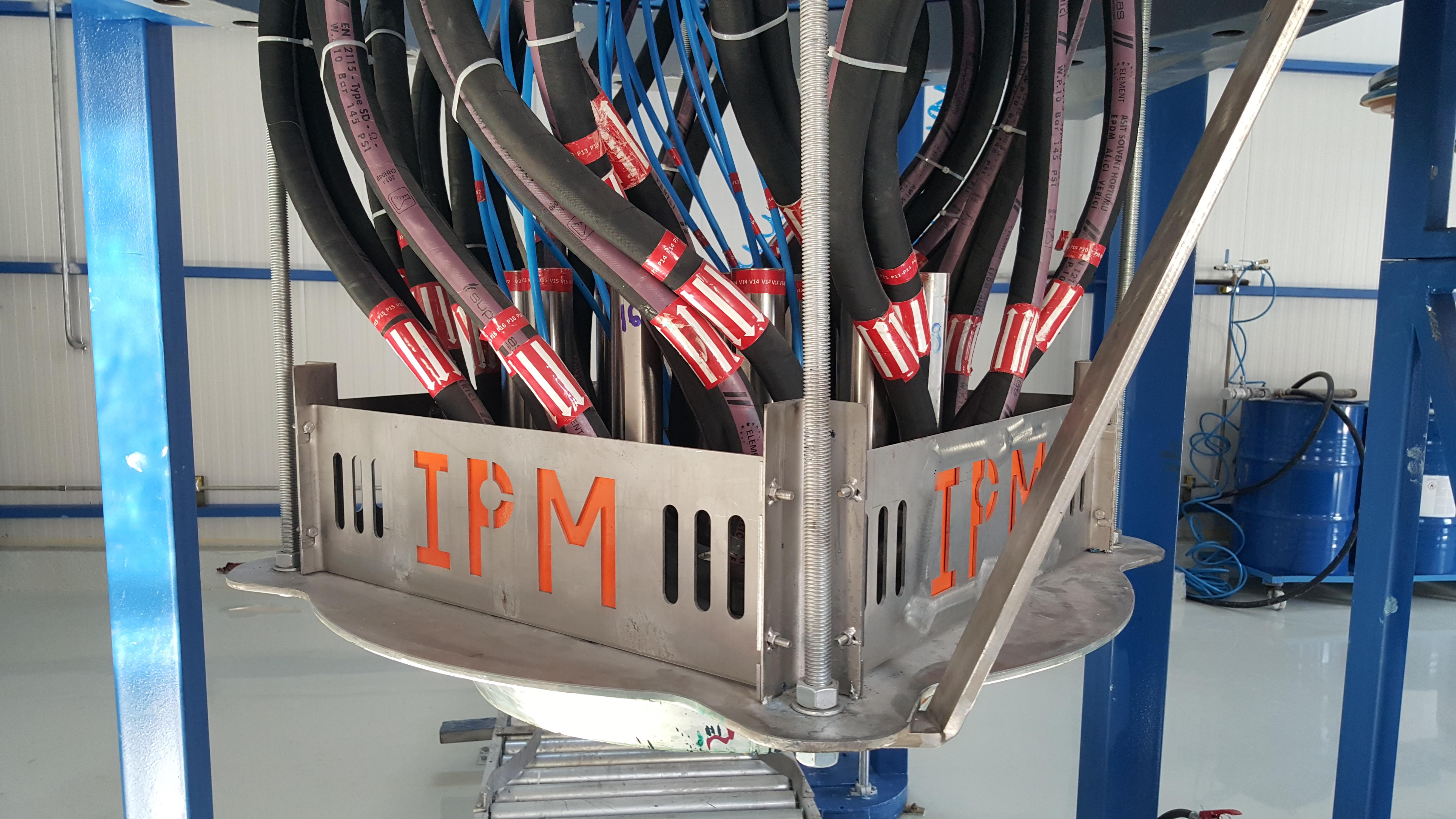

DOZLAMA

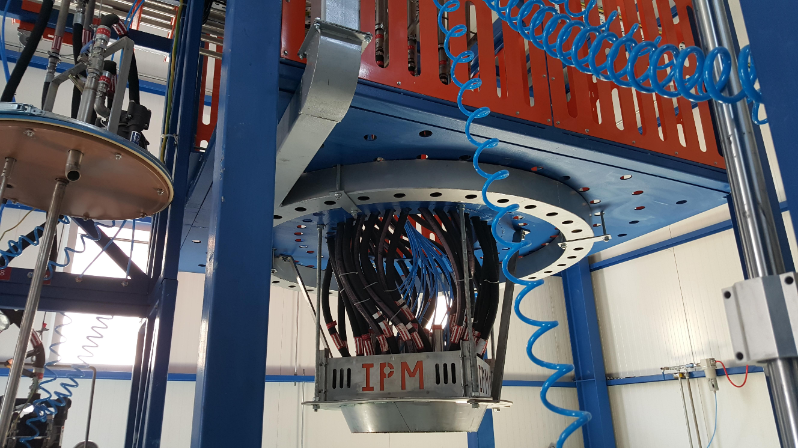

•  İstasyonlardaki varillerden reçete ile gönderilen boya bu kısımda dozlanır.
•  Varil veya farklı ebatta tank içerisine dozlama yapılacak şekilde dizayn edilir.
•  Dozlama kısmına gelen boya Dozaj Valfleri ile varile gönderilir.
•  Dozaj Valfleri By-Pass özellikli ve çift kademelidi

TARTI SİSTEMİ

•  Dozlama Ünitesinde Kullanılan Tartı sistemi exproof olarak dizayn edilmiştir.
•  Dozlama şekline göre 100 - 300 - 600 kg gibi değişken kapasitelerde dizayn edilebilir
•  Tartının yapıldığı kısımda varil sabitlemeleri ve hareket kolaylığı sağlaması açısında rulo konveyör kullanılır.

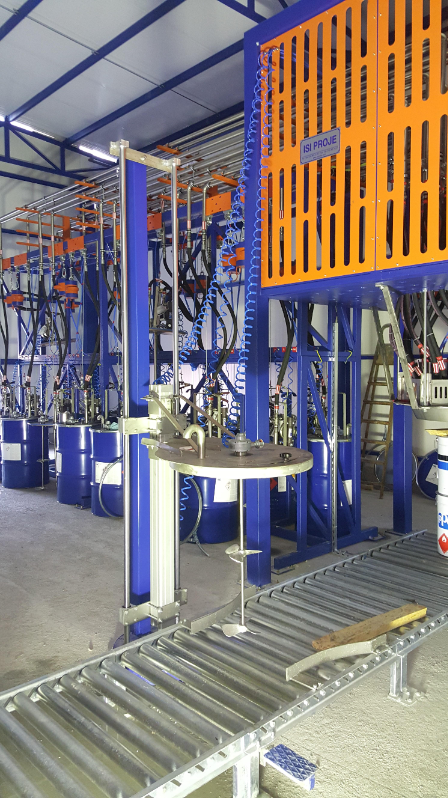

HAREKET SİSTEMİ ( RULO KONVEYÖRLER )

Dozlama ünitesinde dolumu sağlanan varilin Mixer ünitesine transferinde kullanılır.
Dış ortama ve korozif etkilere karşı galvaniz kaplı olarak imal edilir.
Konveyörlerimizde rulo montaj şekli iç vidalı olduğu için bakım kolaylığı sağlar

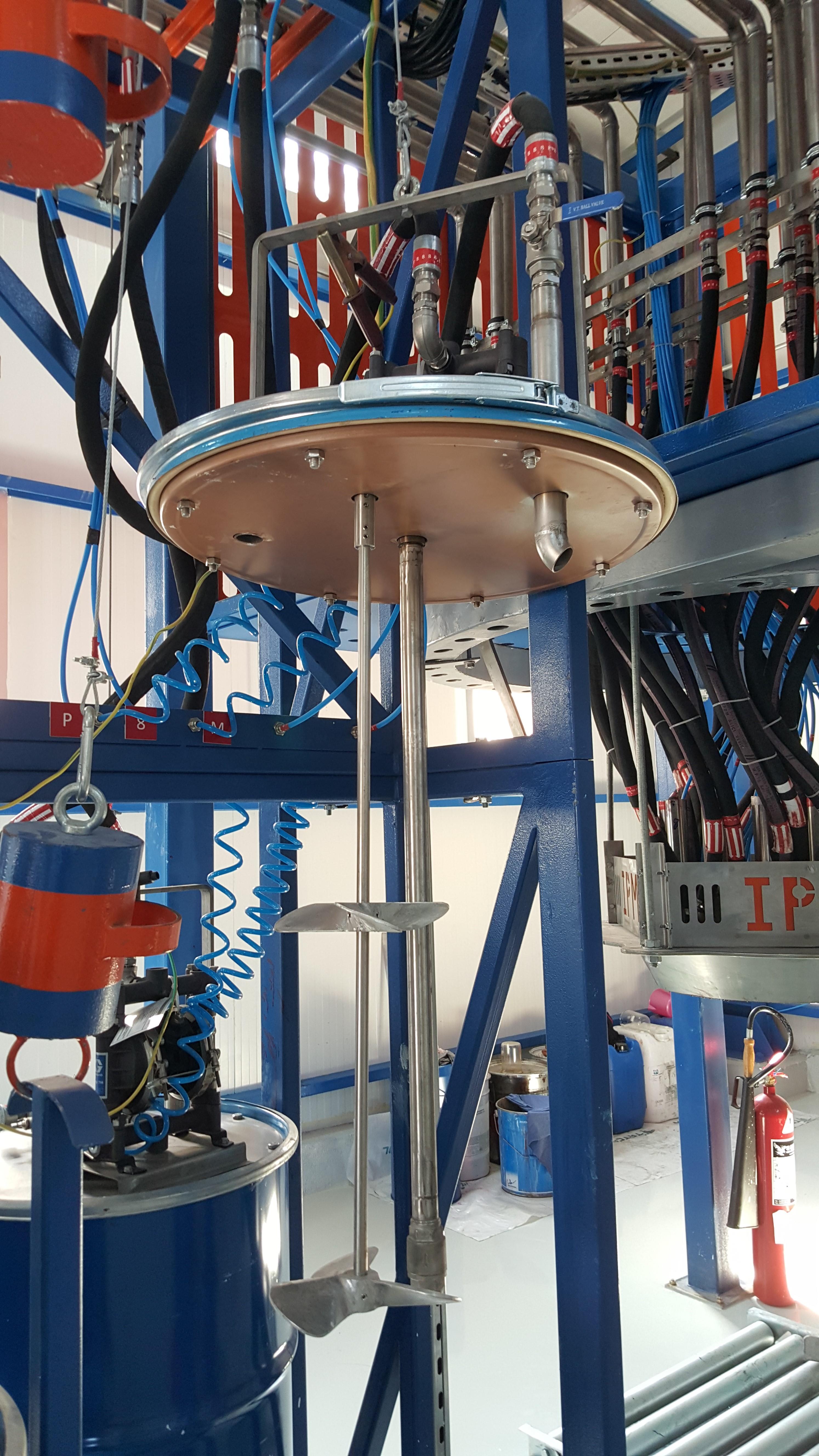

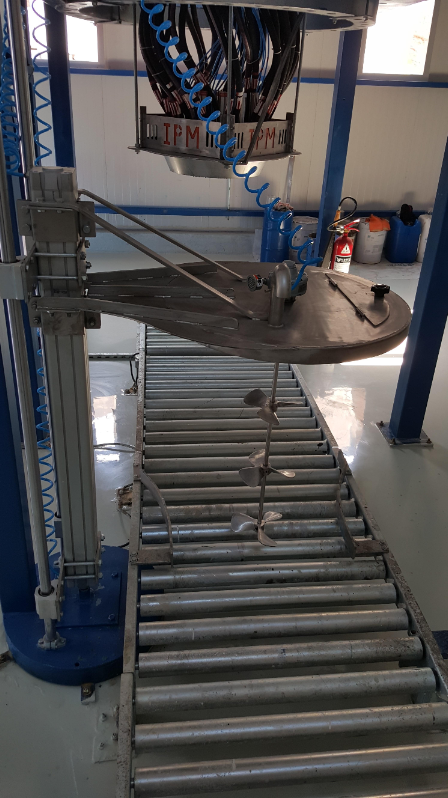

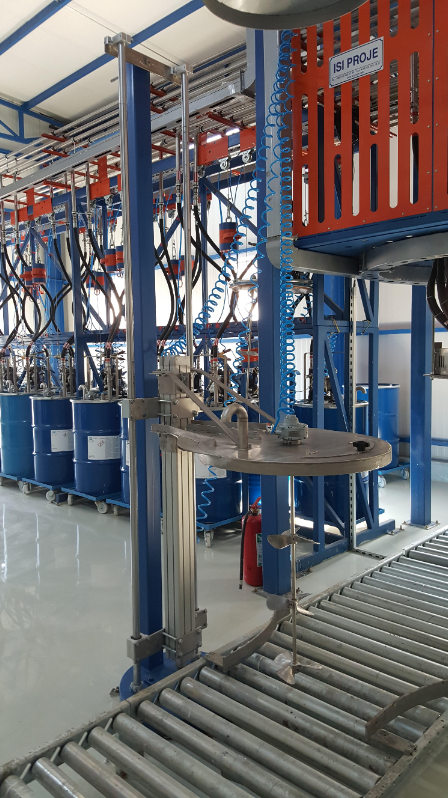

MIXER ÜNİTESİ

•  Dozlama sonrası değişik renklerde karışım yapılmış varil Mixer kısmına gönderilerek karıştırılır ve varil içindeki boya homojen hale getirilir.
•  Mixer Ünitesi tamamen hava tahrikli olarak çalışır ve exproof bir sistemdir.
•  Karıştırıcı Mixer pnomatik bir piston ile yukarı ve aşağı hareket eder , bu dozlanmış varilin mixer ünitesine giriş ve çıkışında kolaylık sağlar.

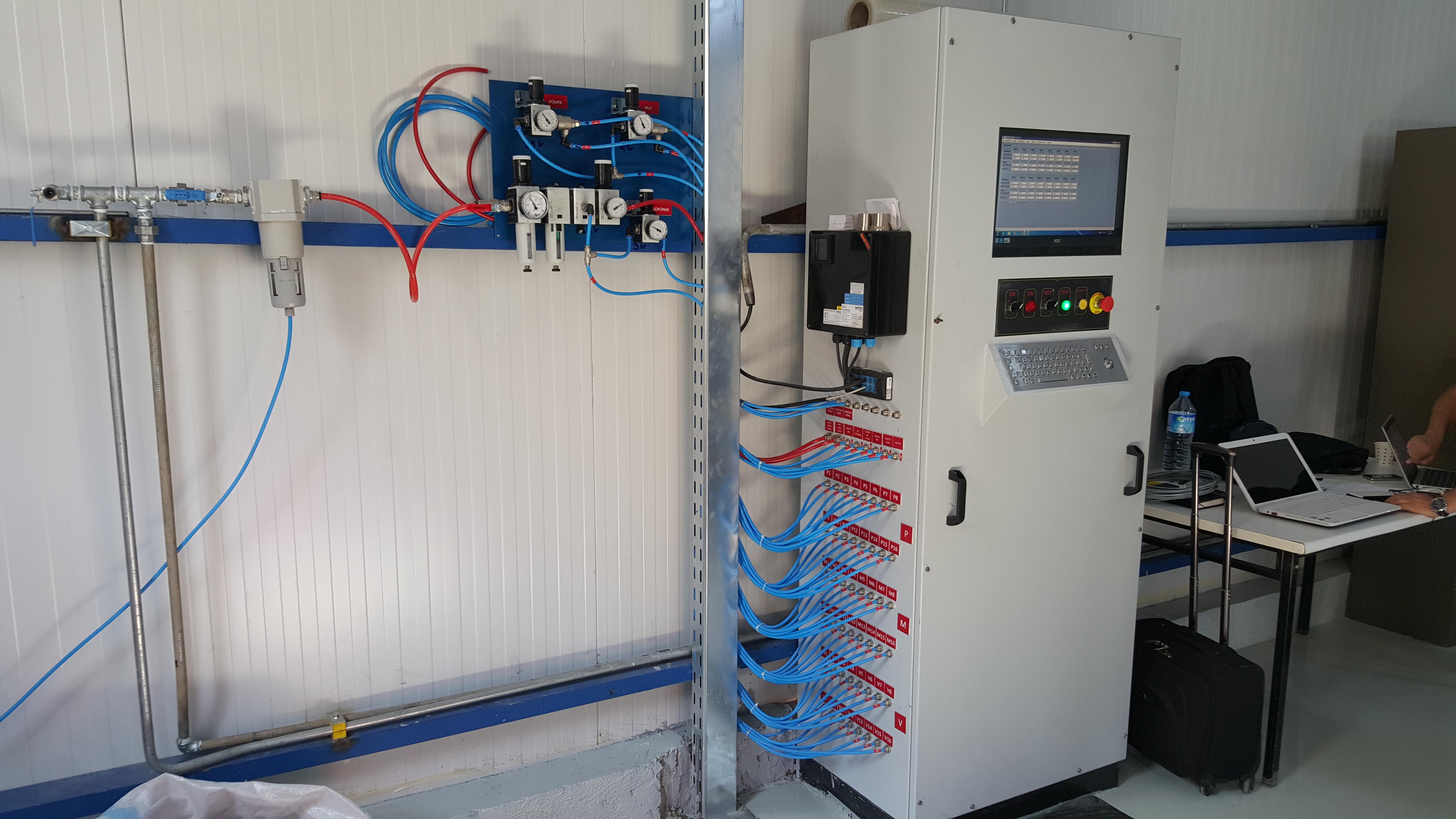

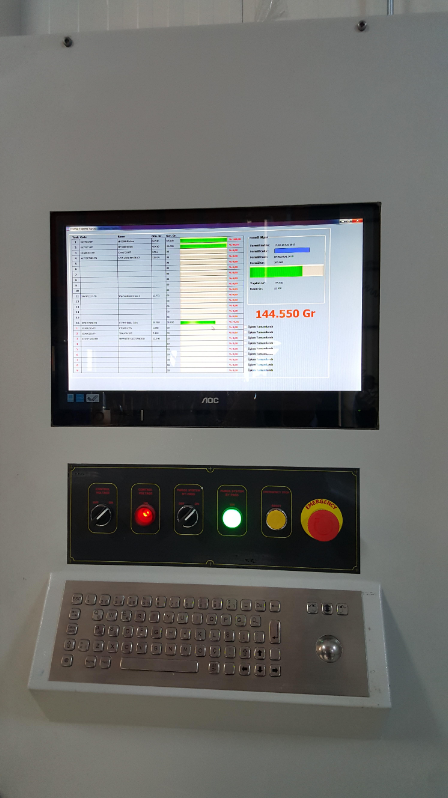

KUMANDA SİSTEMİ VE OTOMASYON

•  Sistemde kullanılan pano exproof özelliğe sahiptir. Bunun için ortam hazırlayıcı cihazlar kullanılır.
•  Panoda kullanılan ekipmanlar ve hava kontrol cihazları olarak kullanılan bütün techizat CE sertifikalı malzemelerden tasarlanmıştır.
•  Otomasyon sistemi yaklaşık 1000 adet reçete saklanabilir özellikte tasarlanır.
•  Sistemimizde Kontrol klavyesi  pano üzerinde tasarlanmış olması kullanım esnasında oparatör için kolaylık sağlar. Aynı zamanda ofis ortam bilgisayarları ile de uyumlu hale getirilebilir.
